Ku波段高性能T/R套片應用

簡介

      Ku波段（12~18GHz）主要應用于衛星通信領域，尤其是用于直播衛星電視廣播的下行鏈路，以及用于國際空間站（ISS）通信的跟蹤數據中繼衛星和星鏈（SpaceX Starlink）衛星等特定應用，此外Ku波段雷達還常用于機場表面探測設備（ASDE）。相比于頻率更低的頻段，Ku波段波長更短，因此天線物理尺寸更小，分辨率也更高。近些年由于有源相控陣技術的發展，Ku波段的相控陣T/R套片需求也日益增長。
       浙江鋮昌科技股份有限公司針對應用于Ku波段的T/R套片產品進行了深入的研究，開發了GaAs/GaN功放芯片、GaAs收發前端芯片、GaAs低噪放/限幅低噪放芯片、GaAs限幅器芯片、GaAs/硅基波束賦形芯片等，套片產品擁有靈活的設計架構，覆蓋多種功率量級，具有優異的性能指標。

高集成度/高性能

       本公司的Ku波段T/R套片產品系列如圖1所示，其中波束賦形芯片既能滿足傳統的單通道架構，又可以支撐集成度更高的四通道架構設計，根據不同的輸出功率等級可以選用GaAs或GaN功放芯片（最高可以滿足單芯片50W輸出功率需求），GaAs低噪放芯片和限幅器芯片既有分立產品，也有集成化的GaAs限幅低噪放芯片產品供選擇，另外還有集成了功放、低噪放、限幅器、收發開關的收發前端芯片供選擇，以滿足更加緊湊的組件設計需求。

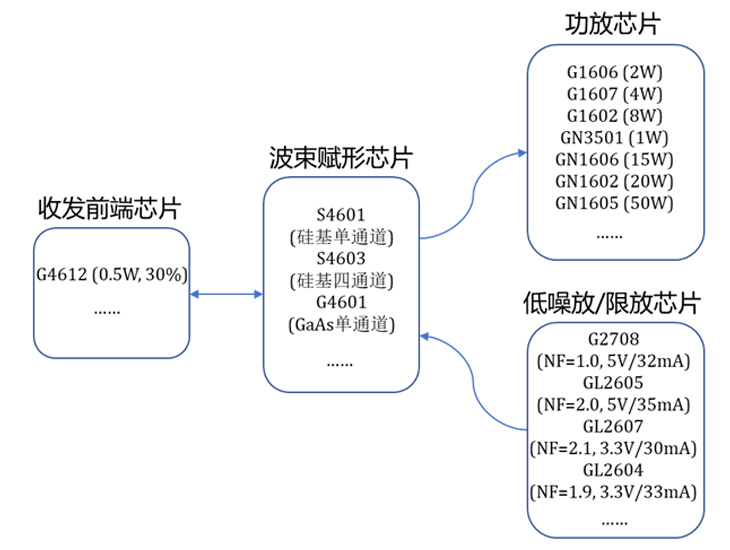

圖1 Ku波段套片產品系列

       功放芯片作為T/R套片中功耗最大的器件，其效率直接決定了整個T/R組件的效率。圖2為本公司Ku波段典型功放芯片產品的效率指標，和國內外同類產品相比均處于領先水平。

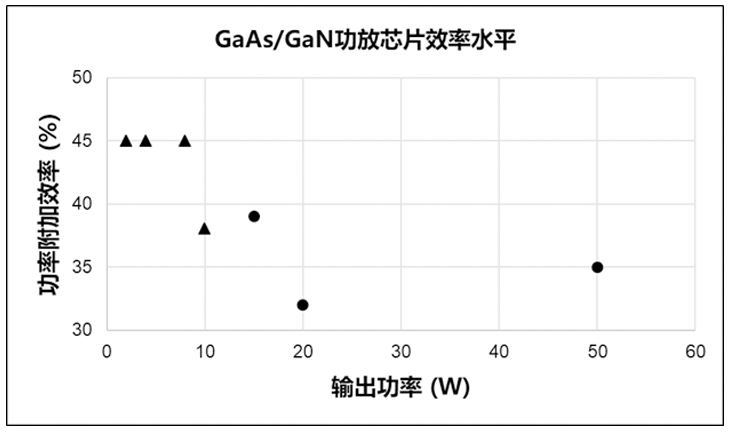

圖2 Ku波段典型功放芯片產品效率水平

       近些年隨著工藝和設計水平的進步，低噪放芯片產品的噪聲水平也得到顯著提升，如圖3所示。代表產品如本公司低噪放芯片G2708，可在14~18GHz的頻率范圍內提供大于27dB的增益，并達到1dB的噪聲系數。

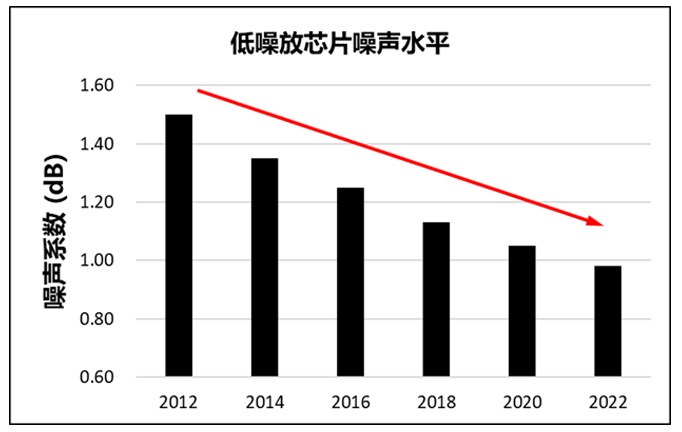

圖3 Ku波段低噪放芯片噪聲指標進步趨勢



覆蓋寬帶應用

       雷達應用中典型的Ku波段頻譜范圍為14~18GHz，此外還有一些寬帶應用也會覆蓋Ku波段，如2~18GHz、6~18GHz、10~18GHz等。本公司功放芯片產品對于該類應用的頻段覆蓋如圖4所示。其中，超寬帶GaAs功放芯片G1302工作頻率為2~20GHz，輸出功率大于1W，帶內平均效率大于30%，為同類產品的業內最高水平之一。

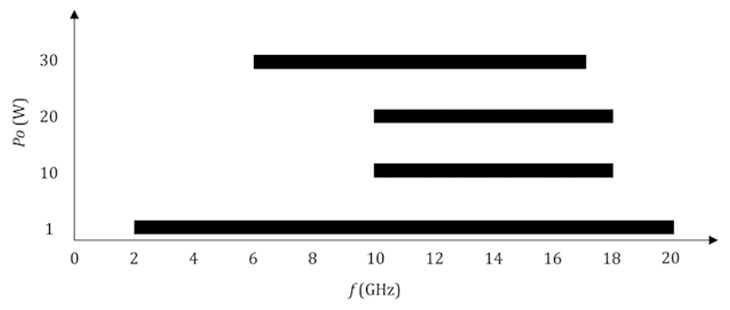

圖4 寬帶應用頻段覆蓋

       除功放芯片外，本公司還可以提供頻率覆蓋2~18GHz的限幅器芯片、數控移相器芯片、數控衰減器芯片，以及頻率覆蓋6~18GHz的限幅低噪放芯片、波束賦形芯片等。


套片產品選型

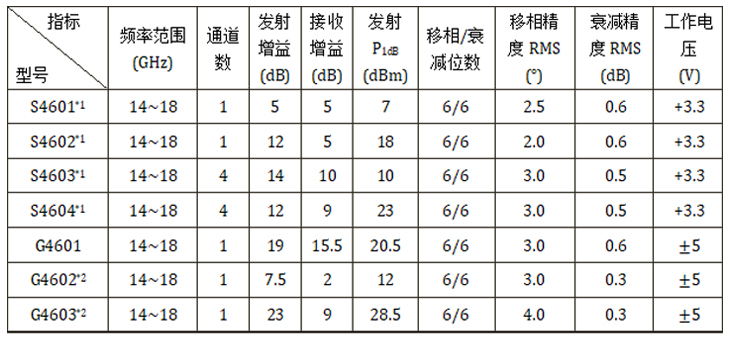

 1、波束賦形芯片選型表


    *1：內部集成串轉并波控等功能。
    *2：可以提供鏡像版本。

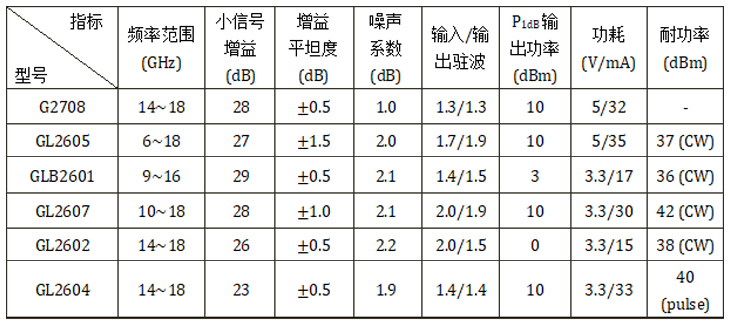

   2、低噪放/限幅低噪放芯片選型表

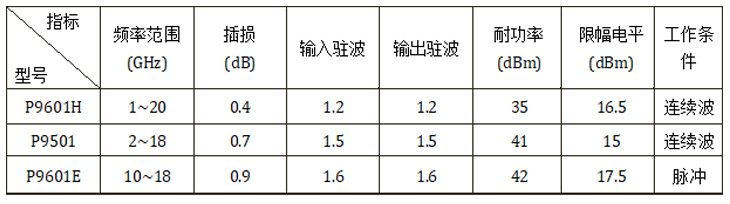

   3、限幅器芯片選型表

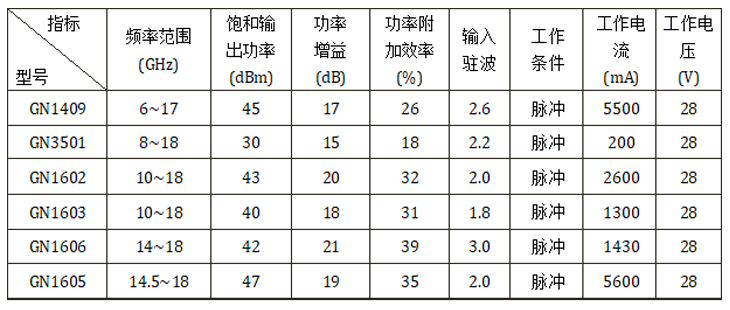

   4、GaN功率放大器芯片選型表

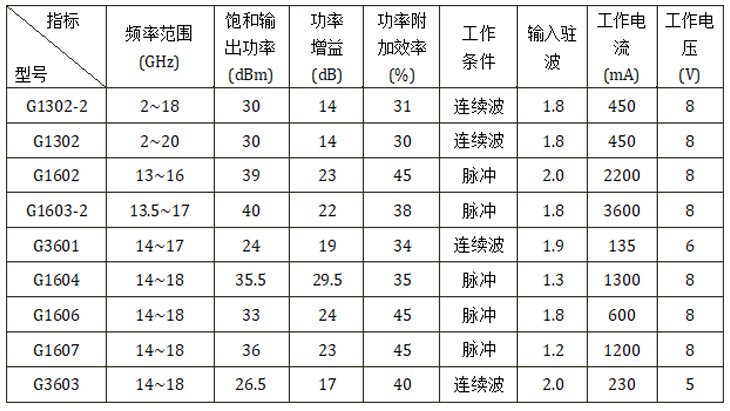

   5、GaAs功率放大器芯片選型表

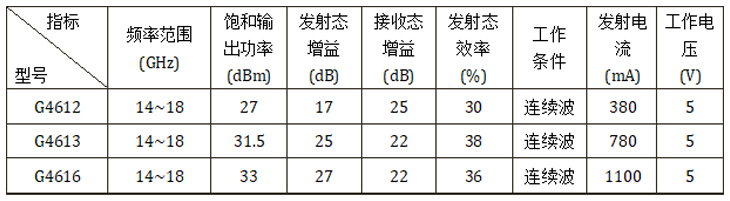

   6、收發前端芯片選型表


    *1：可以提供鏡像版本。

典型產品應用

       以14~18GHz 1W四通道T/R組件套片為例，采用本公司S4603硅基四通道波束賦形芯片和G4613收發前端芯片組成的四通道五芯片方案，發射效率可以達到36%以上，組件效率可以達到25%以上（以發射占空比10%計算），接收鏈路噪聲小于3.0dB。

套片典型測試曲線如下；

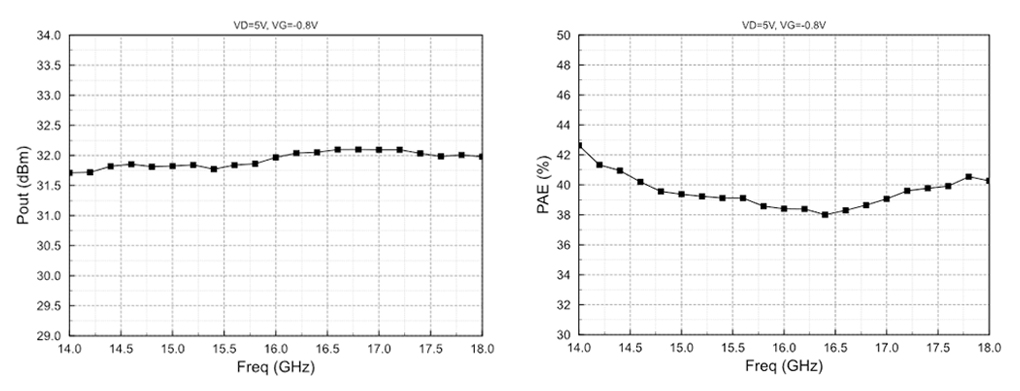

收發前端發射輸出功率                                                                           收發前端發射效率

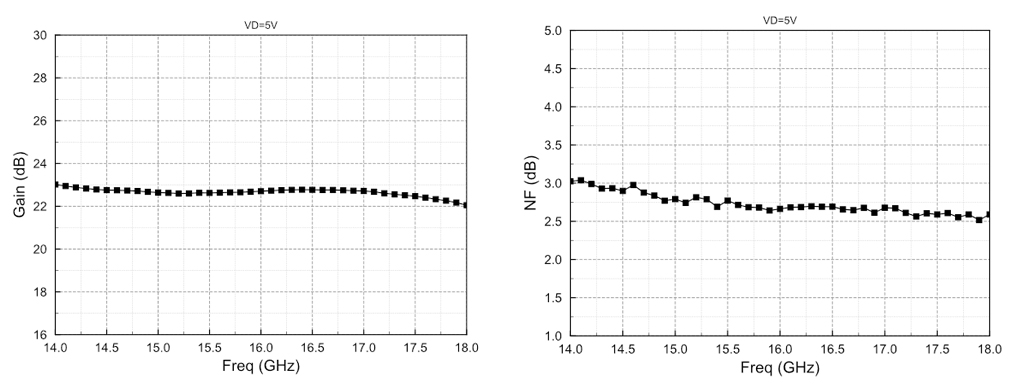

收發前端接收增益                                                                               收發前端接收噪聲系數

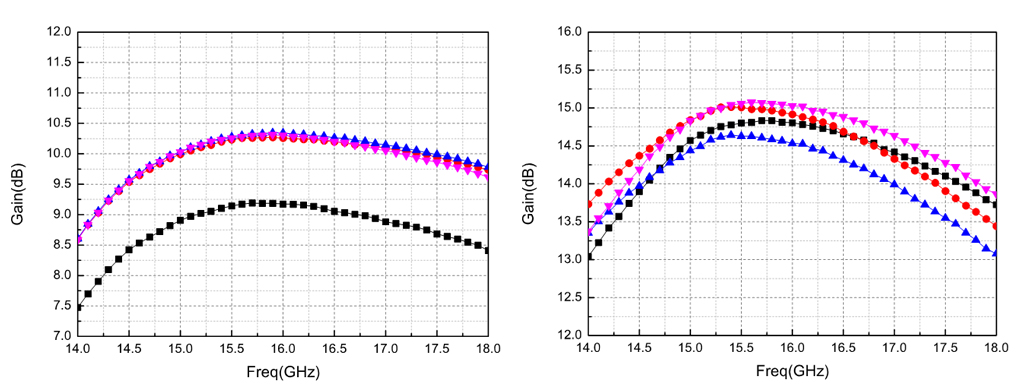

S4603接收四通道增益特性                                                                          S4603發射四通道增益特性

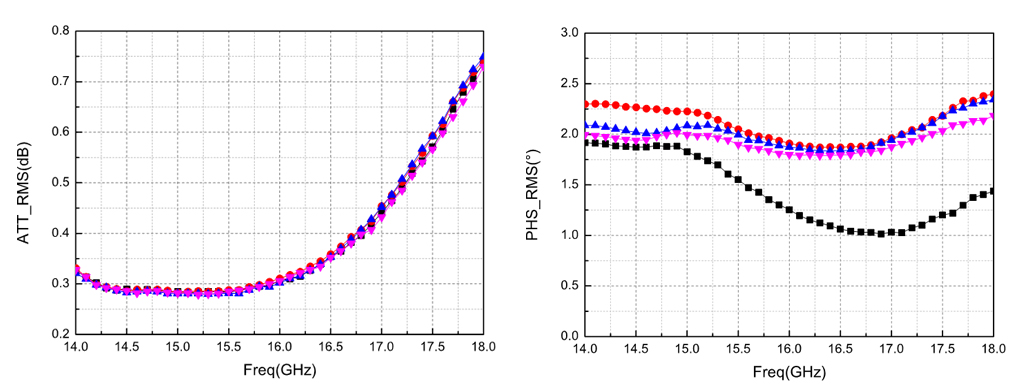

S4603衰減精度                                                                                      S4603接收移相精度

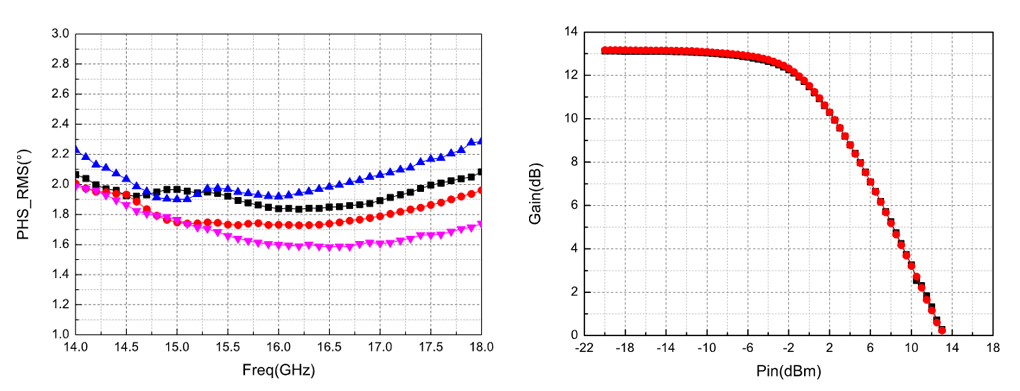

S4603發射移相精度                                                                      S4603發射功率壓縮曲線@14GHz


典型產品應用

       以14~18GHz 1W四通道T/R組件套片為例，采用本公司S4603硅基四通道波束賦形芯片和G4613收發前端芯片組成的四通道五芯片方案，發射效率可以達到36%以上，組件效率可以達到25%以上（以發射占空比10%計算），接收鏈路噪聲小于3.0dB。

套片典型測試曲線如下；


收發前端發射輸出功率                                                                           收發前端發射效率


收發前端接收增益                                                                               收發前端接收噪聲系數


S4603接收四通道增益特性                                                                          S4603發射四通道增益特性


S4603衰減精度                                                                                      S4603接收移相精度


S4603發射移相精度                                                                      S4603發射功率壓縮曲線@14GHz
